MANFRI · SOLUTIONS DE CAPTEURS

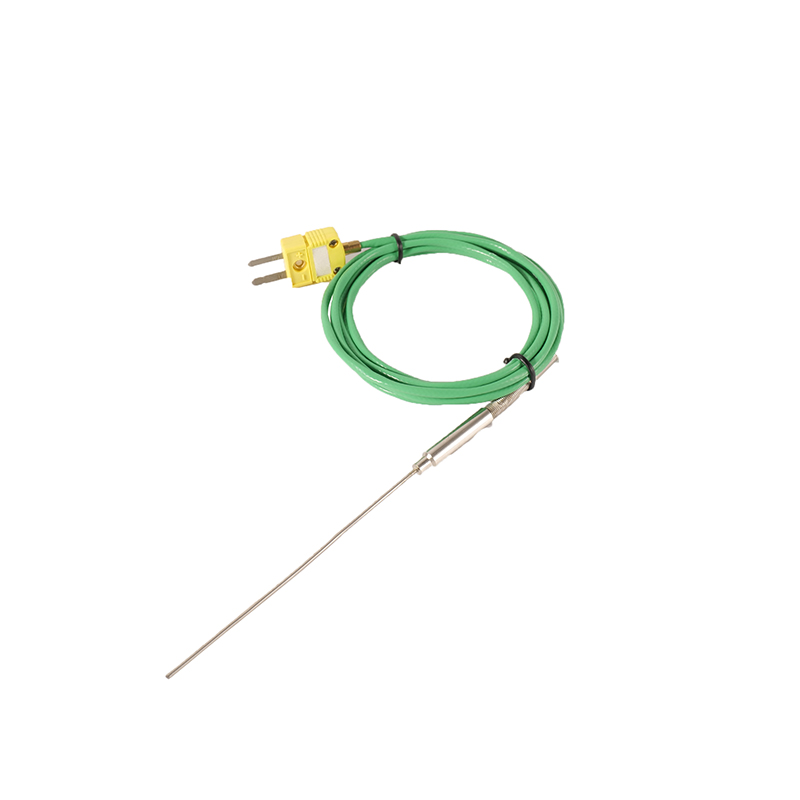

Sonde à thermocouple de type K MI
• Structure à isolation minérale pour une durabilité élevée
• Réponse rapide pour une surveillance précise et fiable de la température
• Sortie de signal stable et performances fiables
• Installation flexible pour les équipements industriels
• Dimensions de sonde, câble et connecteur personnalisables
• Applications dans les domaines du chauffage, des machines et du contrôle des procédés
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation
Découvrez nos possibilités de personnalisation
Dessin technique
Données techniques
Élément capteur : thermocouple de type K
Précision des capteurs : CEI 60584 Classe 1 (±1.5°C ou ±0.4%)
Plage de température de fonctionnement: -–200°C à 1200°C
Boîtier du capteur : boîtier à isolation minérale
Câble : câble en PTFE
Connecteur : mini-fiche oméga
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs «M12», connecteur «GX12», connecteur «5557» (Molex KK), borne à fourche et à lame |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
