Sonde à thermocouple de type K en céramique 300–1200°C
• Construction en céramique pour une résistance aux hautes températures
• Large plage de températures pour les applications exigeantes
• Sortie de signal stable et performances fiables
• Construction robuste pour un fonctionnement fiable à long terme
• Dimensions de sonde, câble et connecteur personnalisables
• Fours, fours de cuisson, systèmes de chauffage et systèmes industriels
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation
Découvrez nos possibilités de personnalisation

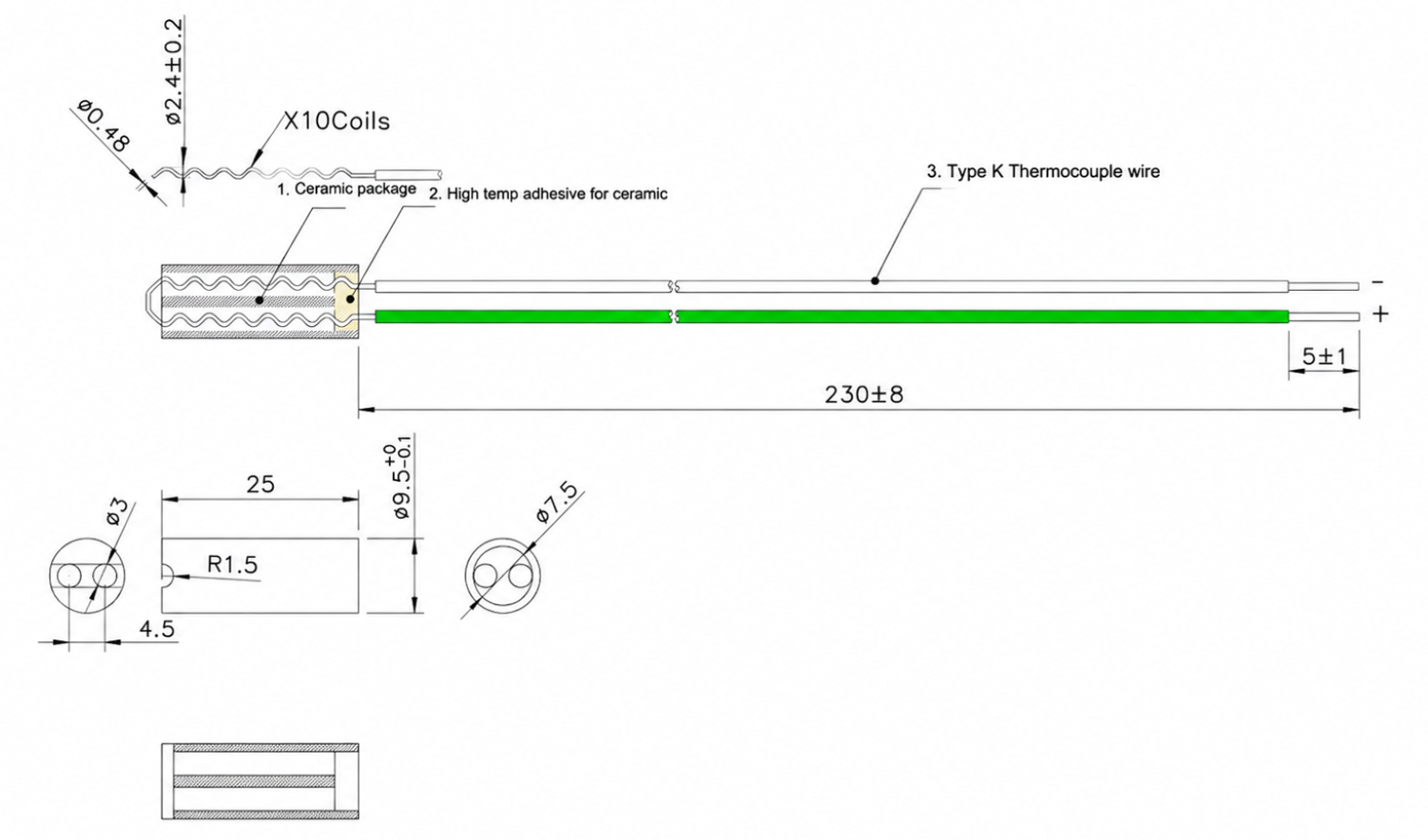

Dessin technique
Données techniques
Élément capteur : thermocouple de type K
Précision des capteurs : CEI 60584 Classe 1 (±1.5°C ou ±0.4%)
Plage de température de fonctionnement : 300°C à 1000°C
Boîtier du capteur : boîtier en céramique
Câble : câble en PTFE
Borne : Aucune (dénudée et étamée)
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs «M12», connecteur «GX12», connecteur «5557» (Molex KK), borne à fourche et à lame |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
