MANFRI · SOLUTIONS DE CAPTEURS
Sonde à thermocouple de type J avec câble PTFE/PFA – Acier inoxydable
• PTFE/PFA Câble résistant aux hautes températures
• Sonde en acier inoxydable pour une protection durable
• Réponse rapide avec une détection stable de la température
• Sortie de signal fiable pour une surveillance précise
• Dimensions de sonde, câble et connecteur personnalisables
• Applications industrielles, de chauffage et de contrôle des procédés
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →

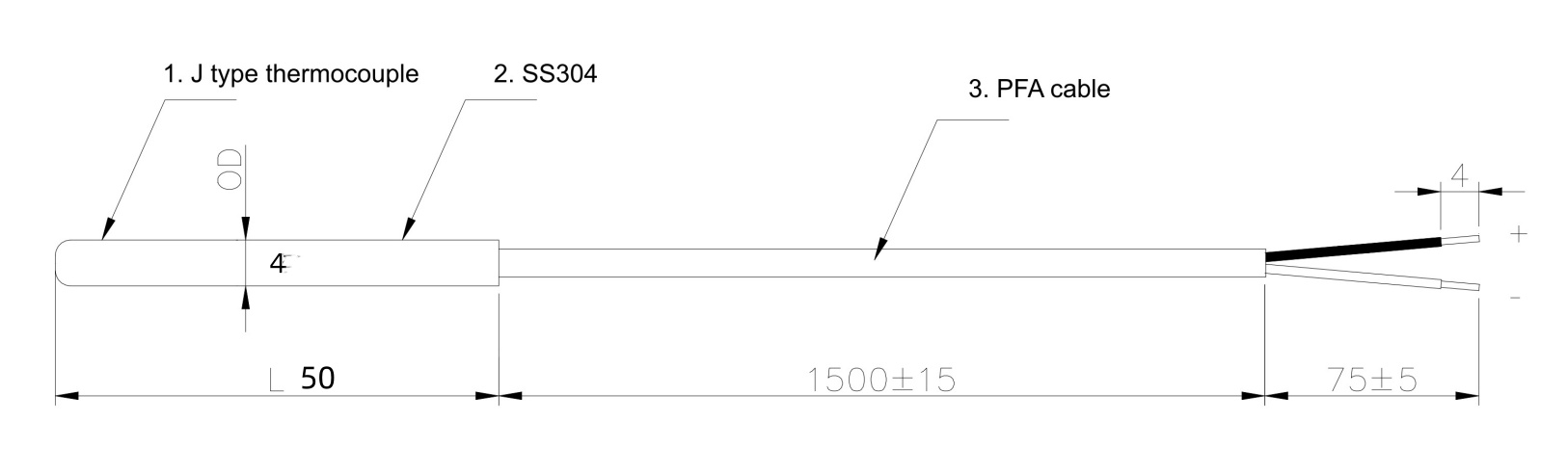

Dessin technique
Données techniques
Élément capteur : thermocouple de type J
Précision des capteurs : CEI 60584-1 Classe 1 (±1.5°C ou ±0.4% de la valeur mesurée)
Plage de températures de fonctionnement : +60°C à +750°C
Boîtier du capteur : boîtier en tube d'acier inoxydable à extrémités fermées
Câble : câble en PTFE
Borne : Aucune (dénudée et étamée)
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs «M12», connecteur «GX12», connecteur «5557» (Molex KK), borne à fourche et à lame |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
