MANFRI · SOLUTIONS DE CAPTEURS

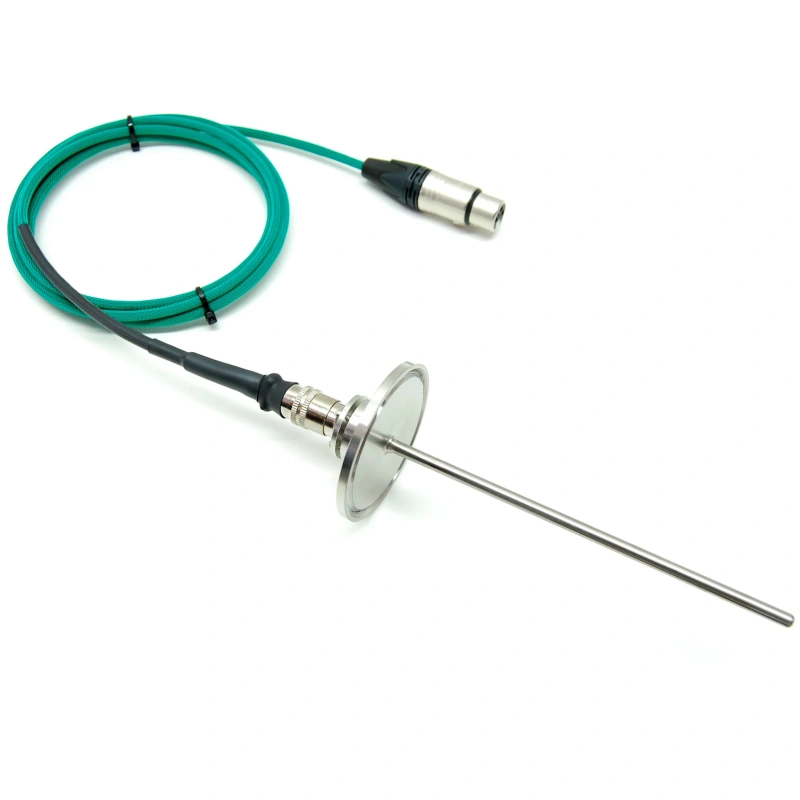

Sonde à thermocouple Tri-Clamp pour le traitement des boissons
• Fixation Tri-Clamp pour l’installation d’équipements hygiéniques
• Structure en acier inoxydable pour une protection durable
• Réponse rapide pour une surveillance précise et fiable de la température
• Sortie de signal stable et performances fiables
• Dimensions de sonde, câble et connecteur personnalisables
• Applications dans les secteurs des boissons, de l’agroalimentaire et des procédés sanitaires
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →
Dessin technique
Données techniques
Élément capteur : thermocouple de type K
Précision des capteurs : CEI 60584 Classe 1 (±1.5°C ou ±0.4%)
Plage de température de fonctionnement: -–40°C à 1200°C
Boîtier du capteur : boîtier en tube d'acier inoxydable à extrémités fermées (SS316)
Câble : câble en silicone
Borne : connecteur de type «M12»
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs «M12», connecteur «GX12», connecteur «5557» (Molex KK), borne à fourche et à lame |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
