MANFRI · SOLUTIONS DE CAPTEURS

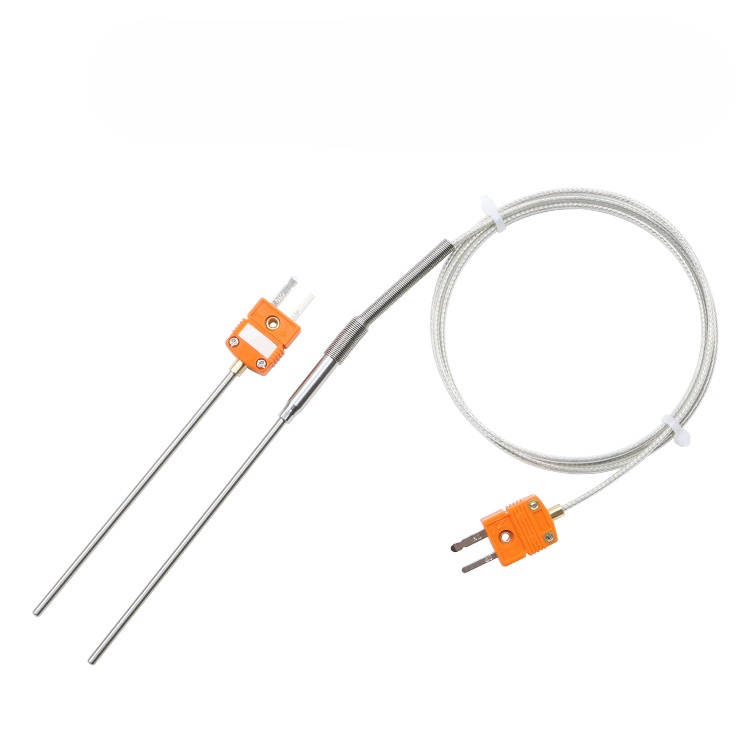

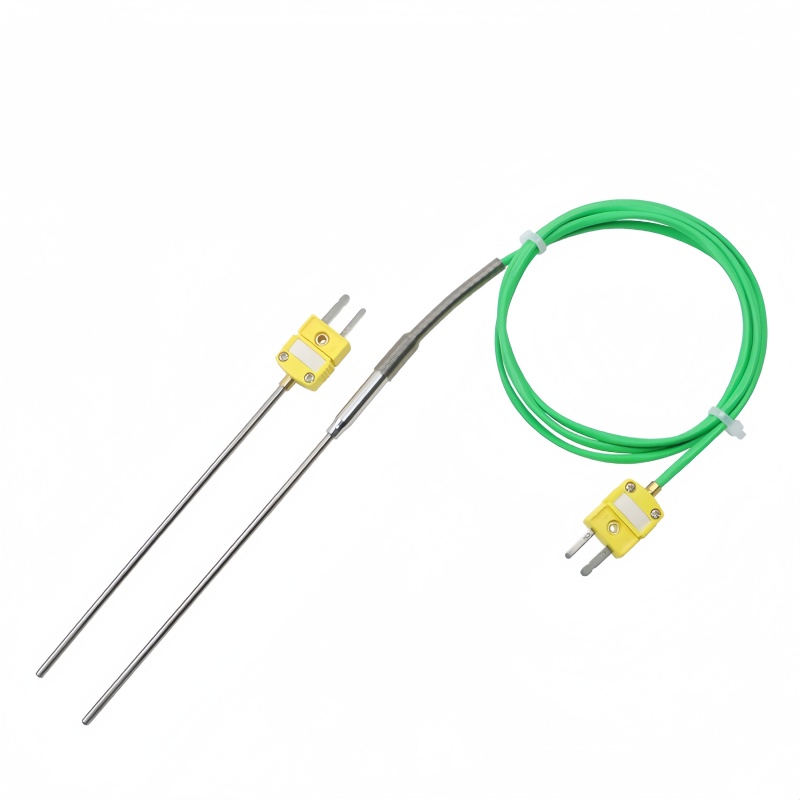

Sonde à thermocouple de type K MI 40–1300°C Ø1.5/3mm
• Conception à isolation minérale pour une résistance aux hautes températures
• Large plage de températures pour les applications industrielles
• Diamètre compact pour une installation flexible
• Réponse rapide avec une sortie de signal stable
• Dimensions de sonde, câble et connecteur personnalisables
• Chauffage, fours et systèmes de contrôle des procédés
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →
Dessin technique
Données techniques
Élément capteur : thermocouple de type K
Précision des capteurs : CEI 60584 Classe 1 (±1.5°C ou ±0.4%)
Plage de température de fonctionnement : 40°C à 1300°C
Boîtier du capteur : boîtier à isolation minérale
Câble : câble en fibre de verre
Connecteur : fiche Omega
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs «M12», connecteur «GX12», connecteur «5557» (Molex KK), borne à fourche et à lame |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
