MANFRI · SOLUTIONS DE CAPTEURS

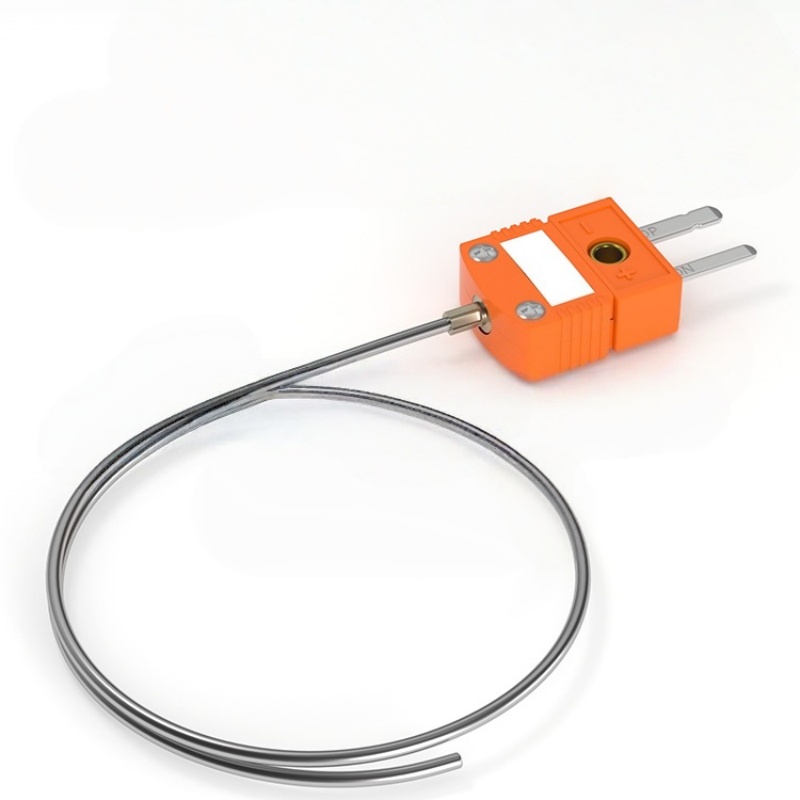

Sonde à thermocouple de type J MI pour applications en four
• Structure à isolation minérale pour une résistance aux hautes températures
• Réponse rapide pour une surveillance thermique efficace
• Sortie de signal stable et performances fiables
• Installation flexible adaptée à divers types d’équipements
• Dimensions de sonde, câble et connecteur personnalisables
• Fours, systèmes de chauffage et contrôle des processus
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →
Dessin technique
Données techniques
Élément capteur : thermocouple de type J
Précision des capteurs : CEI 60584-1 Classe 1 (±1.5°C ou ±0.4% de la valeur mesurée)
Plage de température de fonctionnement : -40°C à 750°C
Boîtier du capteur : boîtier à isolation minérale
Câble : câble tressé en acier inoxydable,
Connecteur : fiche Omega
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs «M12», connecteur «GX12», connecteur «5557» (Molex KK), borne à fourche et à lame |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
