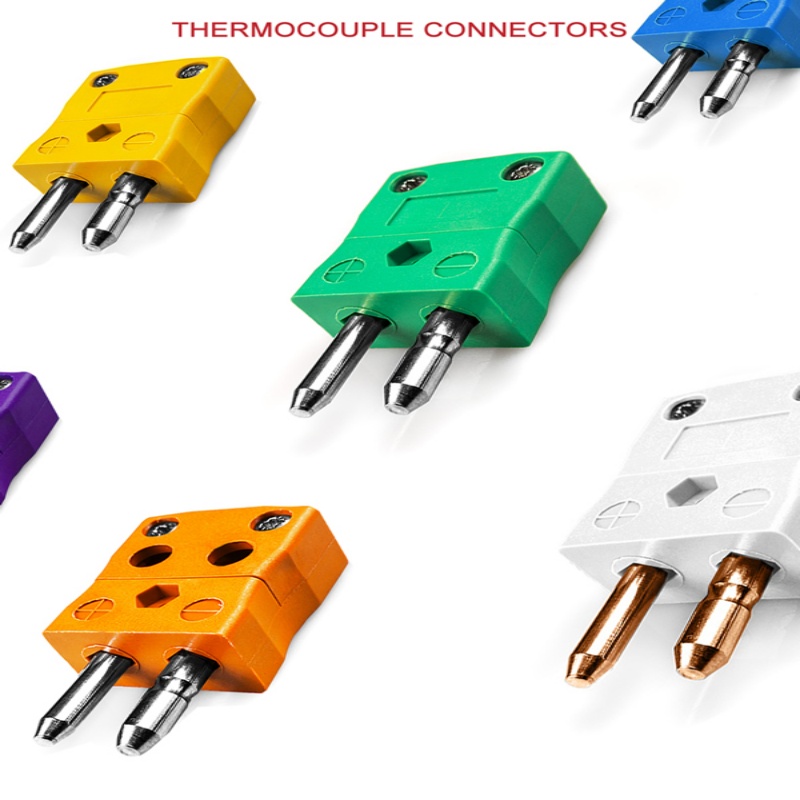

Options de raccordement pour des connexions flexibles des capteurs

Types de raccordement essentiels pour les capteurs industriels de température et d’humidité

Dans le monde précis de la détection industrielle, une connexion fiable est tout aussi critique qu'une mesure précise. Le choix de la terminaison – le point d'extrémité de votre sonde de température ou du câble du capteur d'humidité de tempéraure – est une décision vitale qui influe sur les performances, la durabilité et la facilité d'installation du capteur. Chez Manfri , nous concevons nos capteurs de haute précision avec une gamme d'options de terminaison professionnelles pour assurer une intégration transparente dans n'importe quel système, des environnements industriels difficiles aux installations de laboratoire sophistiquées.

Voici les types de bornes de raccordement les plus courants et les plus fiables que nous proposons pour nos capteurs de température ainsi que pour nos capteurs de température et d’humidité :

1. Fils nus / Fils de raccordement

L'option la plus simple et la plus flexible. Il s'agit d'extrémités de fils dénudées et étamées, prêtes à être raccordées directement.

✅ Idéal pour : Installations sur mesure, câblage permanent dans des borniers à vis, tableaux de commande et Systèmes PLC où le rapport coût-efficacité est essentiel.

✅ Avantage principal : Flexibilité maximale pour les équipementiers et les installateurs.

2. Cosses à fourche ou à anneau pré-serties

Constituant une alternative sûre aux fils nus, ces éléments sont dotés de bornes métalliques isolées et serties.

✅ Idéal pour : Réalisation de connexions fiables et résistantes aux vibrations vers les alimentations électriques, les contrôleurs et les modules relais, sans nécessiter de soudure.

✅ Avantage principal : Stabilité mécanique améliorée et installation plus rapide.

3. M8 & M12 Connecteurs circulaires (norme industrielle)

La référence en matière de connectivité robuste des capteurs industriels. Ces connecteurs circulaires filetés offrent un équilibre exceptionnel entre fiabilité et protection de l’environnement.

✅ Idéal pour : Automatisation d'usine, contrôle des procédés et applications nécessitant une protection IP67 ou IP68 contre l'humidité, la poussière, les huiles et les produits chimiques. Parfait pour la nourriture et les boissons les zones de transformation, de fabrication pharmaceutique et les zones soumises à un lavage à haute pression.

✅ Avantage principal : Une durabilité inégalée, une résistance élevée aux vibrations et une capacité de déconnexion rapide. Les connecteurs M12 sont réputés pour leur utilisation dans la communication IO-Link destinée aux capteurs intelligents.

4. Connecteurs de type JST

Connecteurs en plastique compacts, légers et économiques, couramment utilisés en électronique.

✅ Idéal pour : Câblage interne d’appareils, fabrication d’équipements d’OEM, appareils grand public et applications à espace restreint dans des conditions environnementales clémentes.

✅ Avantage principal : Conception discrète et fonctionnalité « plug-and-play » simple.

5. RJ45, RJ11 Connecteurs Ethernet

Indispensable pour les solutions de détection en réseau et compatibles avec l'IIoT. Cette prise LAN standard permet la communication numérique et l'alimentation par Ethernet (PoE).

✅ Idéal pour : Applications industrielles de l'Internet des objets (IIoT), intelligent HVAC les systèmes et la gestion des bâtiments où les capteurs sont des nœuds sur un réseau numérique.

✅ Avantage principal : Permet une surveillance numérique de la température et de l'humidité riche en données, ainsi qu'une configuration à distance via un seul câble.

6. Fiches aéronautiques à usage intensif

Pour les applications les plus exigeantes. Ces connecteurs circulaires de grande taille et ultra-robustes sont conçus pour résister à des conditions extrêmes.

✅ Idéal pour : Les environnements marins, les secteurs des machines lourdes, de l’exploitation minière et de l’énergie, où des chocs et des vibrations extrêmes, ainsi que les niveaux les plus élevés d’étanchéité environnementale (IP68/IP69K), sont requis.

✅ Avantage principal : Une résistance mécanique exceptionnelle et la capacité de combiner alimentation, signal et données au sein d’un seul et même module robuste.

7. Fiches jack CC de 2.5mm et 3.5mm
Connecteurs d'alimentation coaxiaux standard assurant une connexion d'alimentation en courant continu sécurisée. Ces fiches compactes sont dotées d'une broche centrale pour la tension positive et d'une gaine extérieure pour la mise à la terre.

✅ Idéal pour : Capteurs à faible consommation, équipements de mesure portables et moniteurs environnementaux de qualité professionnelle nécessitant une simple alimentation en courant continu.

✅ Avantage principal : Solution d’alimentation compacte, largement disponible et économique, compatible avec divers adaptateurs CA/CC.

Choisir la terminaison adaptée à votre application

Le choix du connecteur optimal est essentiel pour l'intégrité du système. Tenez compte des facteurs suivants :

● Conditions environnementales : Votre application nécessite-t-elle des connecteurs de capteurs étanches (IP67/IP68) ou des certifications antidéflagrantes ?

● Vibrations et contraintes :  Dans les environnements à haute vibration, les connecteurs de capteur M12 filetés ou les prises d'aviation sont essentiels.

● Protocole de données : Utilisez-vous des signaux analogiques, des capteurs numériques IO-Link ou des systèmes basés sur Ethernet ? Le protocole détermine le type de connecteur (par exemple, M12 pour IO-Link, RJ45 pour Ethernet).

● Installation et maintenance : À quelle fréquence le capteur sera-t-il déconnecté ? Les connecteurs circulaires à déconnexion rapide améliorent l’efficacité de la maintenance.
