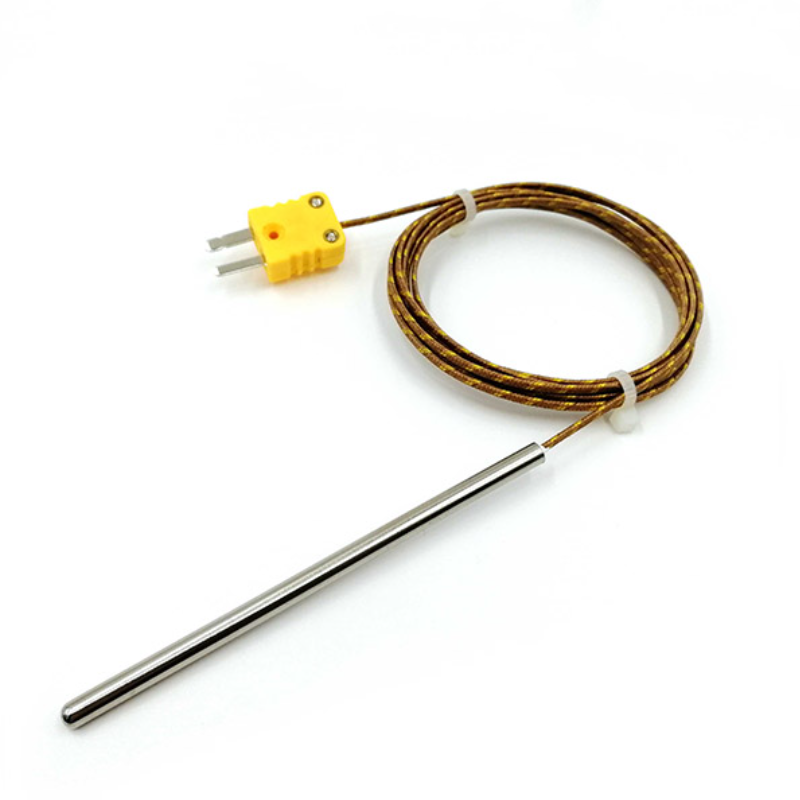

Thermocouple de type K haute température avec sonde cylindrique
• Thermocouple de type K pour la mesure des températures élevées
• Conception de sonde cylindrique pour une installation facile
• Réponse rapide pour une surveillance précise et fiable de la température
• Construction en acier inoxydable résistante pour une utilisation à long terme
• Dimensions des sondes sur mesure et options de câbles
• Chauffage industriel, fours et régulation de température
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →
Dessin technique
Données techniques
Élément capteur : thermocouple de type K
Précision des capteurs : CEI 60584-1 Classe 1 (±1.5°C ou ±0.4% de la valeur mesurée)
Plage de température de fonctionnement : -40°C ～ +1000°C
Boîtier du capteur : boîtier en tube d'acier inoxydable à extrémités fermées
Câble : câble en fibre de verre
Connecteur : fiche Omega mni
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble TPE, câble XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
M8 / Connecteurs M12, connecteur GX12, connecteur 5557 (Molex KK), borne en fourche, fiche Omega mni |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
Thermocouple de type T, thermocouple de type E, thermocouple de type N, thermocouple de type S, thermocouple de type R, thermocouple de type B |
