MANFRI · SOLUTIONS DE CAPTEURS
10K sur mesure NTC Capteur de température pour systèmes de chauffage par le sol
• Élément thermistance sur mesure 10K NTC pour la détection de la température
• Conçu pour les applications de chauffage par le sol
• Réponse rapide avec une détection stable de la température
• Configurations flexibles et personnalisées de sondes et de câbles
• Des performances fiables pour un fonctionnement à long terme
• Systèmes de chauffage, HVAC et contrôle par thermostat intelligent
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →

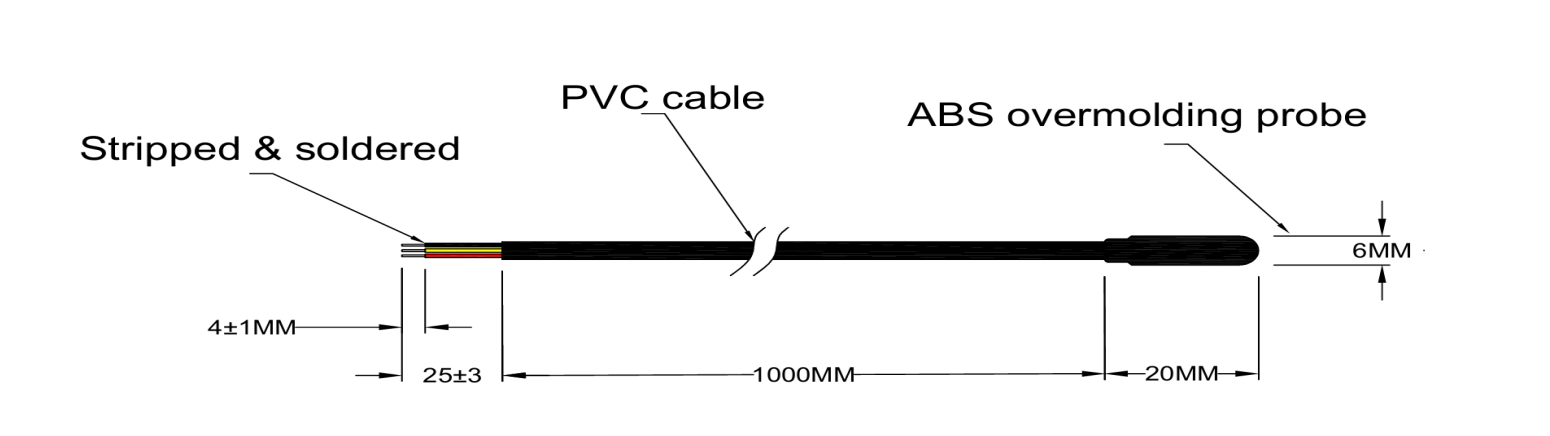

Dessin technique
Données techniques
Élément sensible : Thermistance NTC 10K
Tolérance des capteurs : ±1%, ±2.5%, ±5% (à 25°C)
Plage de températures de fonctionnement : -40°C à 125°C,
Boîtier du capteur : boîtier surmoulé en ABS de 6×7×20mm
Câble : câble PVC
Borne : Aucune (dénudée et étamée)
Options disponibles
|
Câble |
PVC câble, câble en TPE, câble en silicone, câble tressé en acier inoxydable, câble «PTFE», câble «FEP», câble «PFA», câble blindé |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
2.5 mm / 3.5 mm (prise audio), connecteurs RJ11 / RJ12 / RJ45 / RJ50, connecteurs M5 / M8 / M12, connecteur GX12, connecteurs XH / PH / SM / JST, connecteur 5557 (Molex KK), cosse fourchue, cosse à anneau, cosse à broche |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à montage en surface, boîtier à aiguille |
|
Éléments de capteurs |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 230KΩ，NTC 100KΩ |
