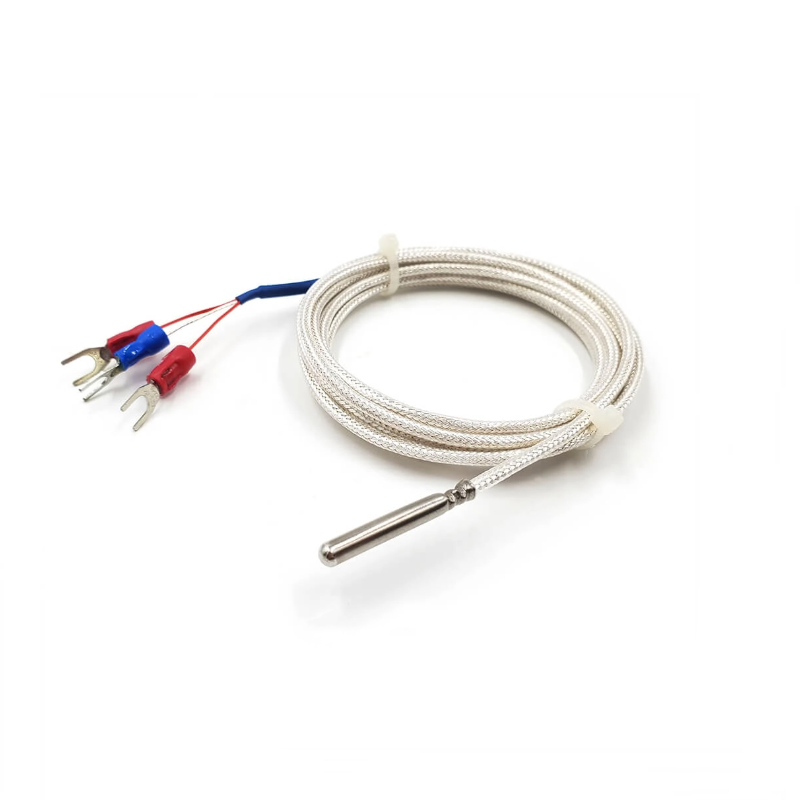

Capteur de température RTD PT100 — Élément dans un boîtier en acier inoxydable à extrémité fermée
• Boîtier en acier inoxydable à extrémité fermée pour une protection fiable
• Stable RTD Performance avec une répétabilité élevée
• Élément compact pour une intégration facile
• Construction durable en acier inoxydable
• Résistance, dimensions et raccordements sur mesure
• Industrie, HVAC et applications de régulation de température
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →

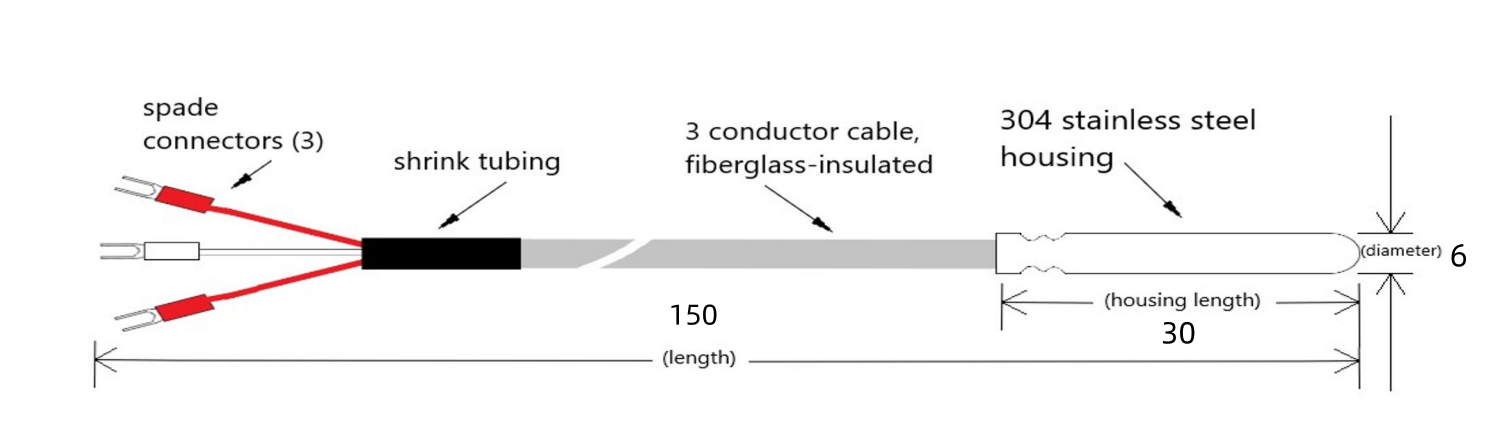

Dessin technique
Données techniques
Élément capteur : PT100 RTD (IEC 60751)
Précision du capteur : IEC 60751 Classe A: ±(0.15°C + 0.002 × température)
Plage de température de fonctionnement : -200°C à +600°C
Boîtier du capteur : tube à extrémité fermée, boîtier en acier inoxydable de type «304»
Câble : câble à conducteur «3», câble en fibre de verre
Borne : connecteur à fourche-pelle de 6.3mm (0.25")
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
2.5 mm / 3.5 mm prise audio, RJ11 / RJ12 / RJ45 / RJ50 connecteurs, M5 / M8 / M12 connecteurs, GX12 connecteur, connecteurs XH / PH / SM / JST, 5557 (Molex KK) connecteur, cosse en fourche |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
PT100 RTD (IEC 60751),PT1000 RTD (IEC 60751) |
