MANFRI · SOLUTIONS DE CAPTEURS
Capteur de température RTD PT100 — 2 fils, Boîtier fileté vertical
• Boîtier fileté pour une installation sûre
• Stable RTD Performance avec une répétabilité élevée
• Configuration à 2 fils pour une intégration simple
• Construction robuste pour un fonctionnement fiable à long terme
• Dimensions de sondes sur mesure, options de câbles et de raccordement
• Industriel, HVAC & Applications de contrôle de processus
Des sondes, câbles et connecteurs sur mesure sont disponibles.
Découvrez nos possibilités de personnalisation →
Découvrez nos possibilités de personnalisation →

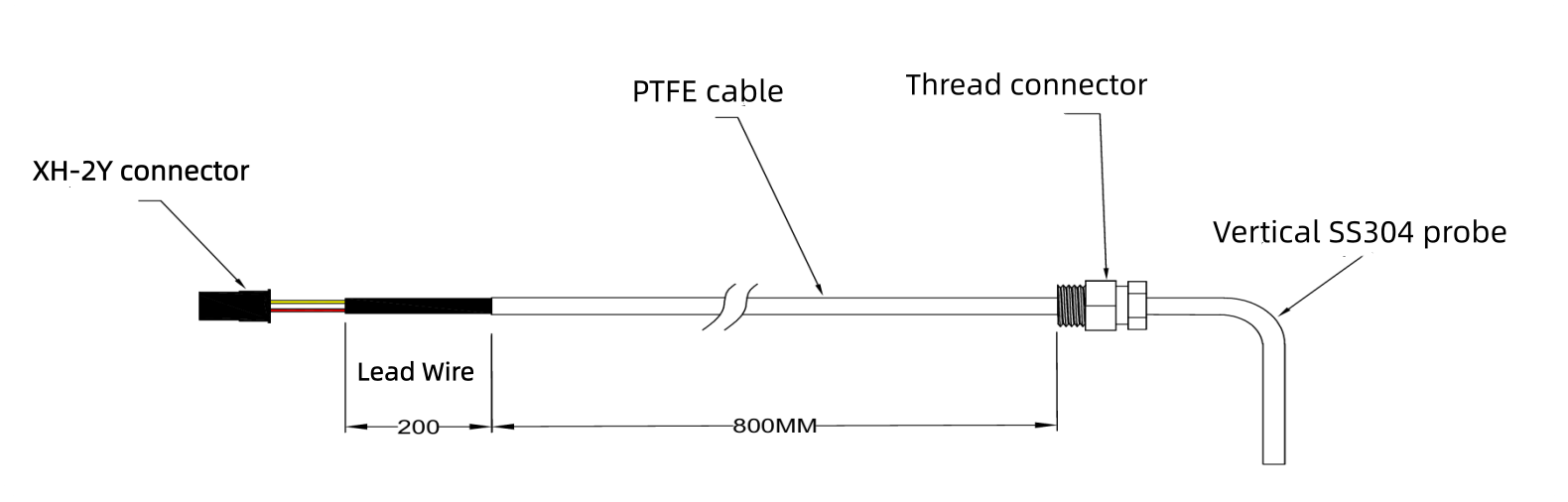

Dessin technique
Données techniques
Élément capteur : PT100 RTD (IEC 60751)
Précision des capteurs : norme CEI 60751 Classe B : ±(0.3°C + 0.005 × température)
Plage de température de fonctionnement : -200°C à +600°C
Boîtier du capteur : boîtier fileté à visser
Câble : câble en PTFE
Borne : connecteur XH-2Y
Options disponibles
|
Câble |
Câble tressé en acier inoxydable, câble en TPE, câble en XLPE, câble «PTFE», câble «FEP», câble «PFA», câble en fibre de verre, câble à isolation minérale |
|
Longueur du câble |
100 mm – 1000 mm, longueurs sur mesure disponibles sur demande |
|
Connecteur / Raccordement |
2.5 mm / 3.5 mm prise audio, RJ11 / RJ12 / RJ45 / RJ50 connecteurs, M5 / M8 / M12 connecteurs, GX12 connecteur, connecteurs XH / PH / SM / JST, 5557 (Molex KK) connecteur, cosse en fourche |
|
Logement |
Boîtier surmoulé, boîtier en tube d'acier inoxydable à extrémités fermées (SS304 / SS316), boîtier fileté à visser, boîtier à ressort. Boîtier à cosses annulaires, boîtier à isolation minérale, boîtier à montage en surface, boîtier monté sur tête. Boîtier à aiguille |
|
Éléments de capteurs |
PT100 RTD (IEC 60751),PT1000 RTD (IEC 60751) |
