Xponential Technologies S.A.S
15 mars 2022
Personnalisé PT100Temperature Capteur avec 4–20 sortie mA pour préchauffage de moteur – utilisé par Xponential Technologies S.A.S.
Nous avons développé un capteur de température sur mesure PT100 RTD doté d’une entrée en courant continu 24V et d’une sortie analogique 4–20mA permettant une mesure précise de la température de surface pendant le préchauffage d’un moteur électrique.

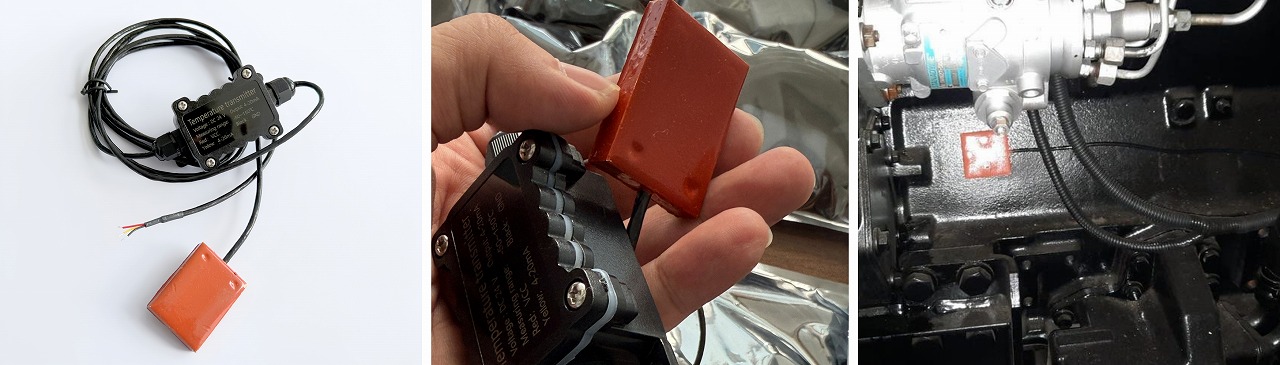

Comme le montre l'image, la sonde de température est intégrée dans une plaque de cuivre conductrice thermiquement. Cette structure assure un transfert de chaleur rapide et une haute précision de détection. Le boîtier en cuivre est encore renforcé par un montage magnétique fort, permettant au capteur de s'attacher fermement à la surface du moteur sans déplacement, même dans des environnements très vibratoires.
Afin de minimiser la diffusion de chaleur et d’optimiser la précision du contact, la surface en cuivre est recouverte d’une couche d’adhésif thermique rouge résistant aux hautes températures. Cette conception garantit que le capteur mesure des températures de surface stables et en temps réel, réduisant ainsi les erreurs de mesure lors des processus de préchauffage des moteurs.
Le signal de température est transmis via un module transmetteur intégré, qui convertit le signal d’RTD en une sortie standard de 4–20mA, compatible avec les systèmes de contrôle industriels, les automates programmables (PLC) et les dispositifs de surveillance à distance.
Cette solution a été spécialement fournie à notre client Xponential Technologies S.A.S., en Équateur. Après avoir testé divers échantillons proposés par différents fournisseurs, notre produit a été sélectionné pour sa stabilité et sa précision exceptionnelles, et nous avons remporté le contrat de commande en gros face à plusieurs concurrents.
Points forts techniques :
* PT100 Capteur de température RTD
* Entrée CC 24V / 4–20mA en sortie
* Mesure de température de surface à haute température (jusqu'à 1200°C)
* Système de fixation magnétique pour une forte adhérence
* Intégré dans du cuivre pour une excellente conduction thermique
* Adhésif thermique rouge pour réduire les pertes de chaleur
* Idéal pour le préchauffage des moteurs électriques et les machines industrielles
